Thông số kích thước hình học (Kích thước chuẩn)

Ký hiệu	Mô tả thông số	Kích thước (mm)	Kích thước (inch)
d	Đường kính trong (Cốt trục)	31.75 mm	1-1/4″
H	Chiều cao tâm trục (Từ đế đến tâm)	47.6 mm	1.874″
L	Chiều dài tổng thể gối đỡ	167 mm	6-9/16″
A	Chiều rộng bề mặt đế gối	48 mm	1-7/8″
H2	Chiều cao tổng thể gối đỡ	93.5 mm	3.681″
J	Khoảng cách tâm 2 lỗ bu lông đế	127 mm	5.000″
N	Đường kính lỗ bắt bu lông (Rộng)	17 mm	0.669″
N1	Chiều dài rãnh bắt bu lông	21 mm	0.827″
B	Chiều rộng vòng trong bạc đạn (Bi)	42.9 mm	1.689″

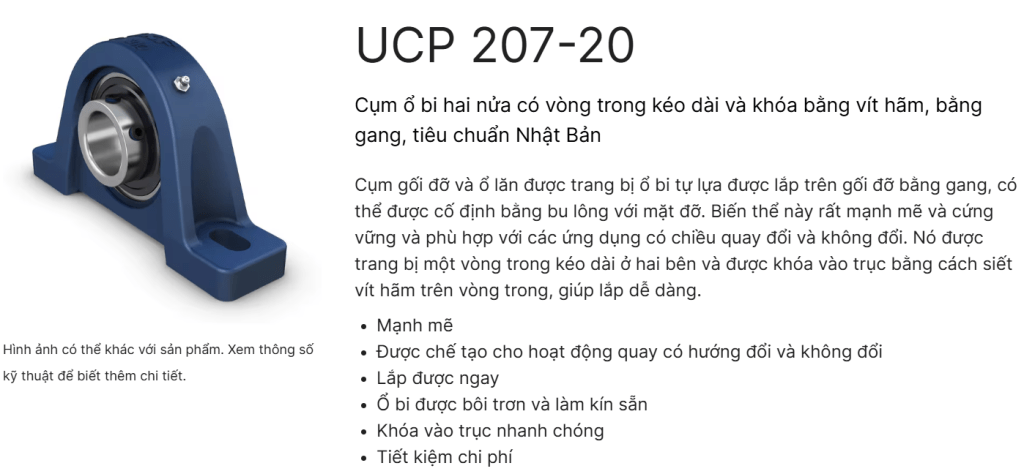

Đặc điểm cấu tạo nổi bật của Asahi UCP207-20

• Cơ chế tự lựa thông minh: Vòng ngoài của lõi bi UC207-20 và lòng trong của bệ đỡ P207 được gia công biên dạng hình cầu. Thiết kế này giúp cụm gối đỡ có khả năng tự căn chỉnh (tự lựa), bù đắp những sai lệch nhỏ về độ đồng tâm của trục trong quá trình lắp đặt hoặc vận hành.
• Hệ thống phớt chắn kép vượt trội: Lõi bi được trang bị phớt cao su kết hợp vòng chặn thép (Slinger) ở cả 2 mặt, tối ưu hóa việc chống thâm nhập của bụi bẩn, nước, đồng thời giữ lượng mỡ bôi trơn không bị rò rỉ ra ngoài.
• Tái bôi trơn dễ dàng: Trên thân gối đỡ đúc sẵn đầu vú bơm mỡ (Grease fitting) liên thông trực tiếp với rãnh cấp mỡ của vòng bi, giúp bảo dưỡng định kỳ vô cùng thuận tiện mà không cần tháo rời thiết bị.
