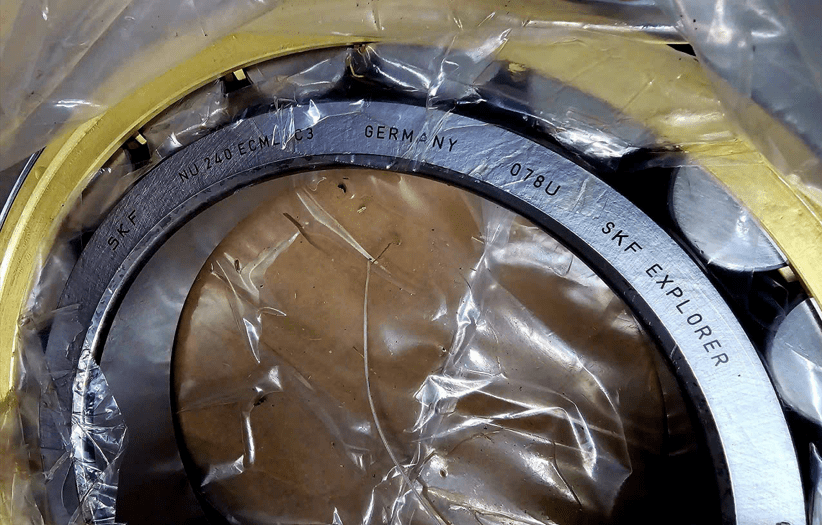

Thông số kỹ thuật bạc đạn NU 240 ECM/C3 SKF
| Đặc điểm | Thông số | Mô tả chi tiết |
| Loại vòng bi | Bạc đạn đũa trụ | Loại này được thiết kế để chịu tải trọng hướng kính rất cao. |
| Mã sản phẩm | NU 240 ECM/C3 | Ký hiệu chuẩn quốc tế. |
| Kích thước | d (Đường kính trong) | 200 mm |
| D (Đường kính ngoài) | 360 mm | |
| B (Chiều rộng) | 58 mm | |
| Trọng lượng | 26.7 kg | Trọng lượng gần đúng của vòng bi. |
| Vòng cách | ECM | Vòng cách bằng đồng thau được gia công nguyên khối (machined brass cage), thường cho độ bền và độ chính xác cao hơn. |
| Khe hở | C3 | Khe hở hướng kính lớn hơn tiêu chuẩn. Khe hở này giúp vòng bi hoạt động tốt trong điều kiện nhiệt độ cao hoặc khi có sự co giãn của trục và gối đỡ. |
| Tải trọng động cơ bản (Cr) | 880 kN | Khả năng chịu tải động tối đa. |
| Tải trọng tĩnh cơ bản (C0r) | 1060 kN | Khả năng chịu tải tĩnh tối đa. |
| Tốc độ giới hạn | 2200 vòng/phút | Tốc độ quay tối đa khuyến nghị. |
| Ứng dụng | Bơm công nghiệp, hộp số, động cơ điện, các thiết bị cơ khí nặng. | Bạc đạn này thường được sử dụng trong các ứng dụng yêu cầu tải trọng cao và độ tin cậy. |
C3: Đây là ký hiệu chỉ khe hở hướng kính (radial internal clearance). Khe hở C3 lớn hơn tiêu chuẩn, thường được sử dụng trong các ứng dụng có nhiệt độ hoạt động cao hoặc khi trục và gối đỡ có thể bị giãn nở nhiệt, giúp ngăn chặn bạc đạn bị kẹt.
