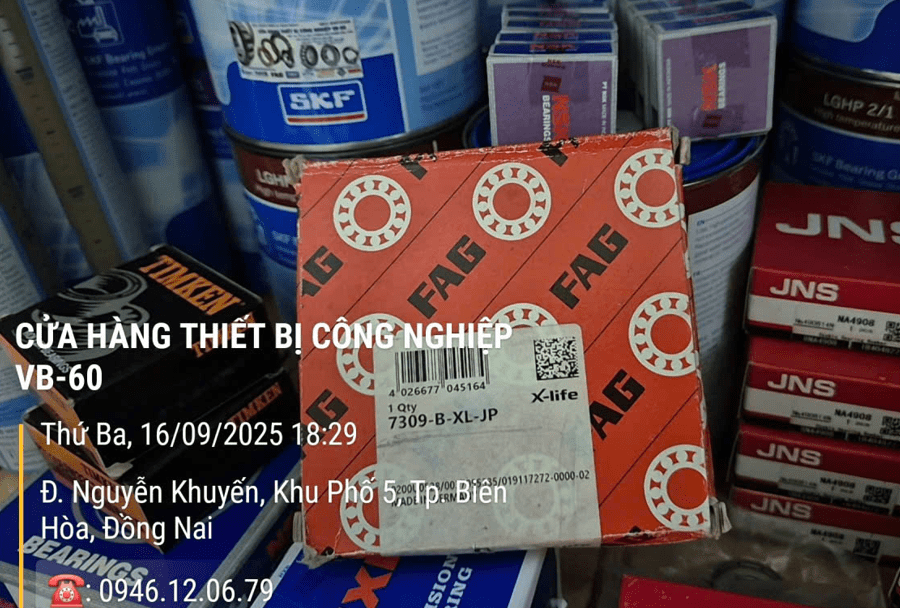

7309 BXLJP FAG

Đặc điểm	Thông số 7309B-XL-JP FAG	Mô tả
Mã sản phẩm	7309 B-XL-JP FAG	Bạc đạn bi đỡ chặn một dãy
Đường kính trong (d)	45 mm	Đường kính lỗ trục
Đường kính ngoài (D)	100 mm	Đường kính vòng ngoài
Độ dày (B)	25 mm	Độ rộng của vòng bi
Trọng lượng (kg)	~0.812 kg	Trọng lượng gần đúng của vòng bi
Góc tiếp xúc (α)	40°	Góc tiếp xúc lớn, cho phép chịu tải trọng hướng trục cao
Tải trọng động cơ bản (Cr)	65,000 N	Tải trọng tối đa bạc đạn có thể chịu được khi quay với tốc độ nhất định
Tải trọng tĩnh cơ bản (C0r)	43,000 N	Tải trọng tối đa bạc đạn có thể chịu được khi đứng yên
Tốc độ giới hạn (n_G)	9,300 vòng/phút	Tốc độ quay tối đa khuyến nghị
Tốc độ tham chiếu (n_ϑr)	6,500 vòng/phút	Tốc độ quay tiêu chuẩn cho các tính toán tuổi thọ
Loại lồng	JP	Lồng làm bằng thép dập (Pressed steel cage)
Loại vòng bi	B-XL	Vòng bi có cấu tạo bên trong được cải tiến để chịu tải cao hơn, thuộc dòng sản phẩm X-life của FAG
