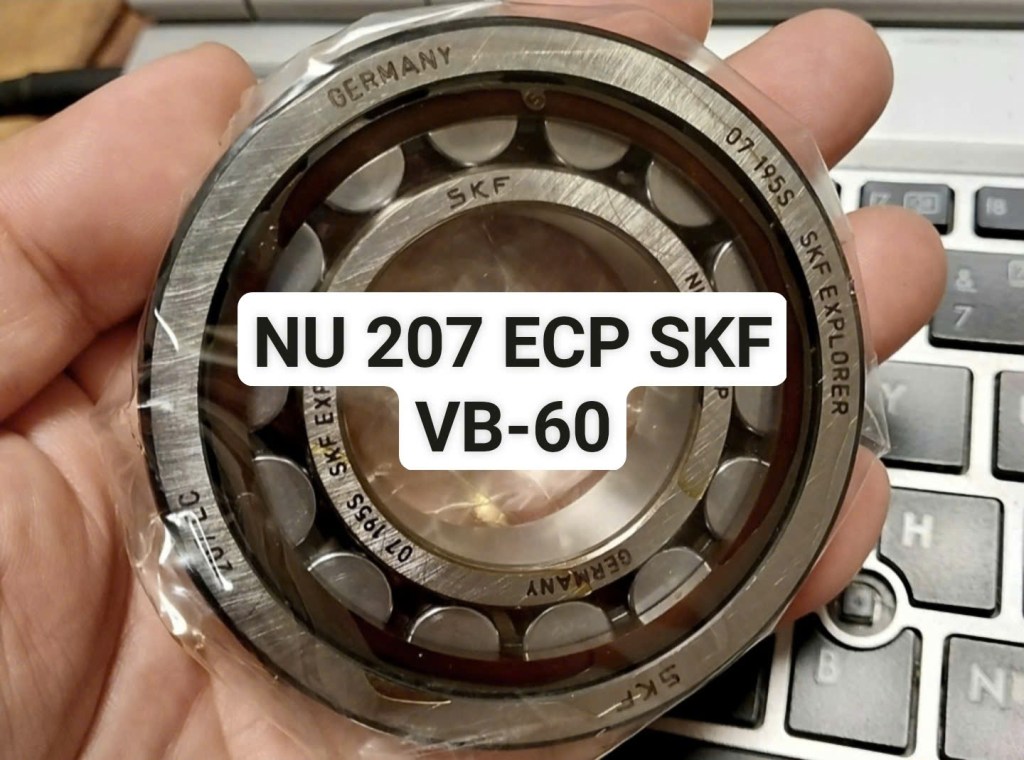

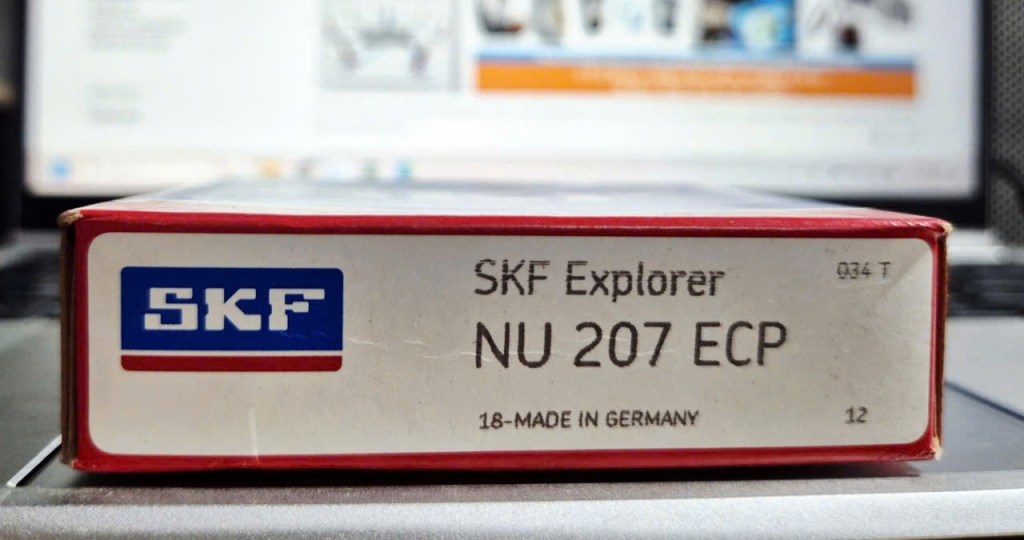

NU 207 ECP
Ổ đũa một dãy, kiểu NU

Ổ đũa một dãy được chế tạo có khả năng chịu được tải trọng hướng kính lớn kết hợp với tốc độ cao. Do được tích hợp hai mặt bích trên vòng ngoài và không có mặt bích trên vòng trong nên ổ bi kiểu NU chịu được dịch vụ hướng trục theo cả hai hướng. Ổ bi có một tính năng quan trọng, đó là thiết kế có thể tách rời, nên hỗ trợ cho việc lắp và cho phép dung thay các bộ phận của ổ bi cho nhau được.

• Chịu được tải trọng hướng kính lớn
• Ma sát thấp
• Tuổi thọ làm việc cao
• Có khả năng bù dịch vị hướng trục theo cả hai hướng
• Thiết kế tách rời được

Kích thước NU207ECP SKF

Đường kính lỗ	35 mm
Đường kính ngoài	72 mm
Chiều rộng	17 mm

Hiệu Suất Hoạt Động

Tải trọng động cơ bản danh định	56 kN
Tải trọng tĩnh cơ bản danh định	48 kN
Tốc độ tham khảo	11 000 r/min
Tốc độ giới hạn	12 000 r/min
Thế hệ có khả năng làm việc cao của SKF	SKF Explorer

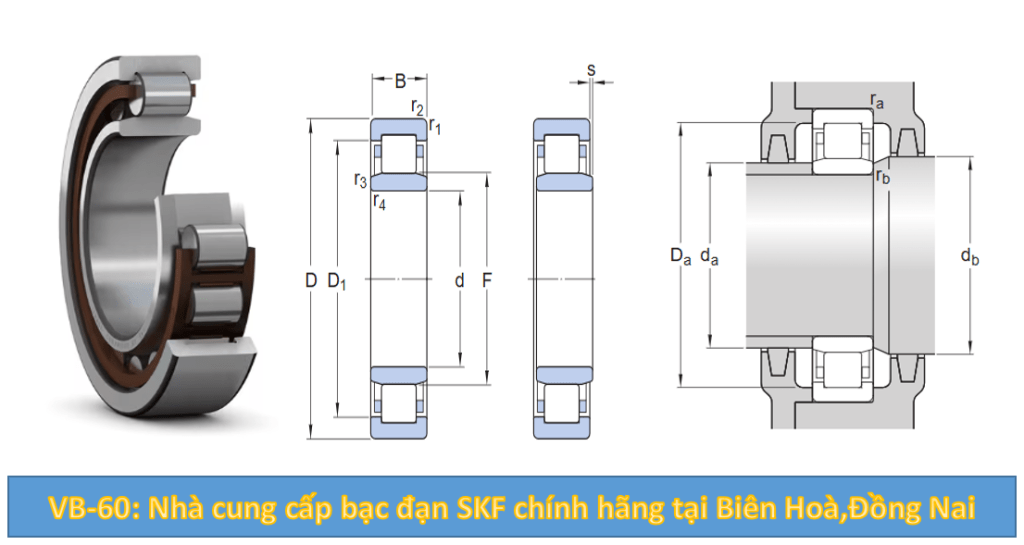

Kích thước

d	35 mm	Đường kính lỗ
D	72 mm	Đường kính ngoài
B	17 mm	Chiều rộng
D1	≈60.33 mm	Đường kính gờ của vòng ngoài
F	44 mm	Đường kính rãnh lăn của vòng trong
r1,2	min.1.1 mm	Kích thước góc lượn
r3,4	min.0.6 mm	Kích thước góc lượn
s	max.1.3 mm	Độ dịch vị hướng trục cho phép
