Ổ kim một dãy có các vòng được gia công cắt gọt, có gờ chặn

Ổ kim một dãy có các con lăn hình trụ có đường kính nhỏ so với chiều dài. Do có số lượng con lăn lớn nên ổ kim có khả năng chịu tải lớn. Vòng ngoài được tích hợp hai mặt bích để dẫn hướng ổ bi hướng trục và một rãnh hình vành khăn có một hay nhiều lỗ bôi trơn để hỗ trợ quá trình tái bôi trơn.

• Chịu được tải trọng hướng kính lớn
• Độ cứng vững cao
• Chiều cao tiết diện nhỏ
• Có khả năng bù dịch vị hướng trục theo cả hai hướng
• Thiết kế tách rời được

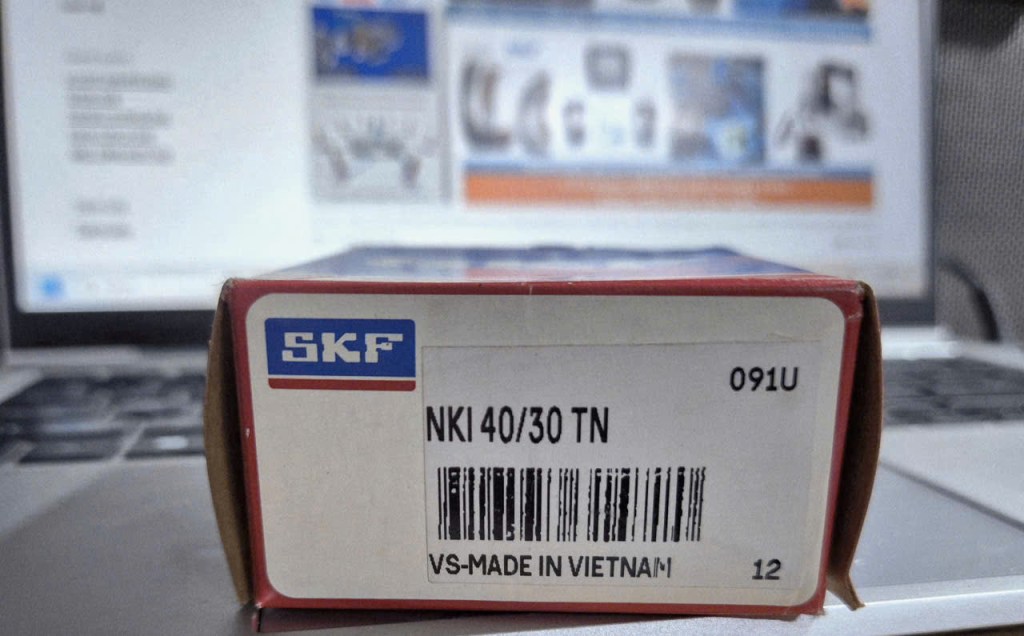

Thông số kỹ thuật của bạc đạn SKF NKI 40/30 TN

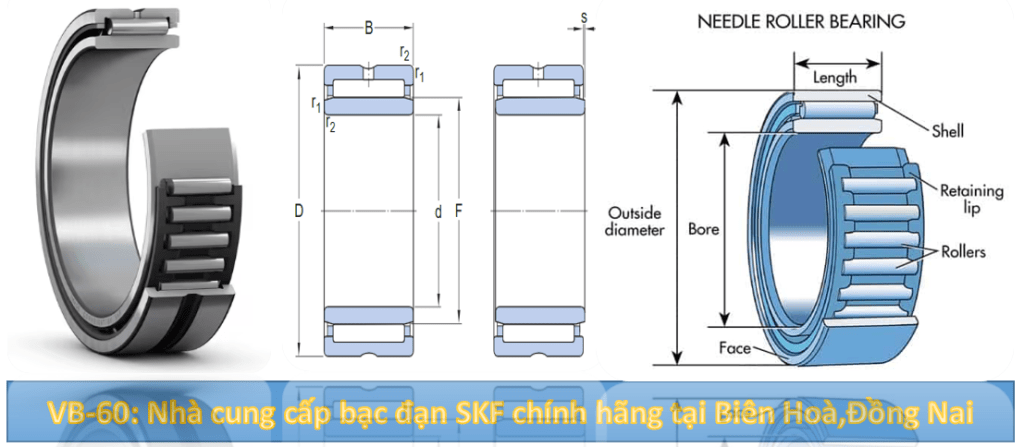

Đặc điểm	Thông số	Đơn vị
Đường kính trong (d)	40	mm
Đường kính ngoài (D)	55	mm
Chiều rộng (B)	30	mm
Đường kính vòng trong (F)	45	mm
Tải trọng động cơ bản (C)	46,5	kN
Tải trọng tĩnh cơ bản (C₀)	93	kN
Tốc độ tham khảo	9.000	vòng/phút
Tốc độ giới hạn	10.000	vòng/phút
Trọng lượng	0,22	kg
Loại bạc đạn	Kim có vòng trong
Vật liệu vòng cách	Polyamide (TN)
Số dãy con lăn	1
Độ hở hướng kính	CN (Tiêu chuẩn)
