H 2317 ( Ống lót hoặc tên gọi khác là măng xông,Adapter) bộ phận khi lắp vào bạc đạn hệ côn.
Ống nối có đai ốc khóa KM và vòng đệm khóa MB, kích thước hệ mét

Ống lót chuyển đổi là bộ phận được sử dụng phổ biến nhất để định vị ổ trục có lỗ côn trên đế trụ vì chúng có thể được sử dụng trên trục trơn hoặc trục bậc. Chúng được cắt rãnh và được cung cấp kèm theo đai ốc khóa KM và vòng đệm khóa MB.

• Dễ dàng cài đặt
• Hoàn thành với đai ốc khóa
• Hoàn thiện với thiết bị khóa

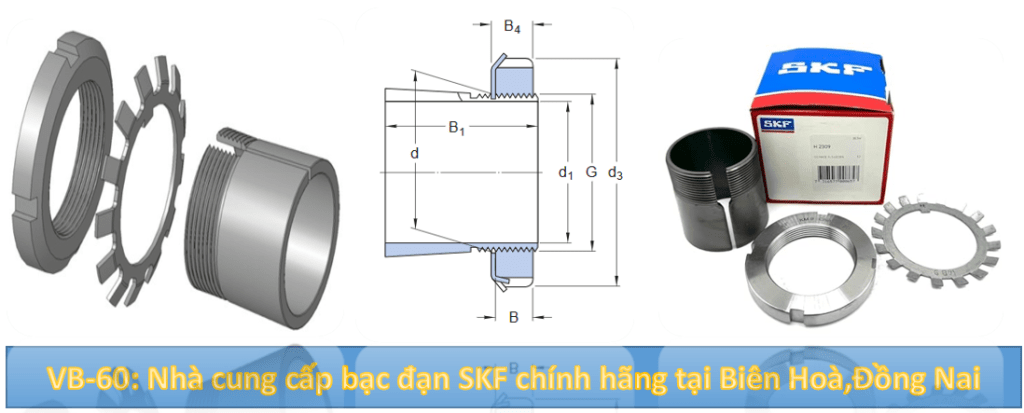

Thông số kỹ thuật ống lót côn SKF H 2317

Đặc tính	Giá trị	Đơn vị	Giải thích
Đường kính trục (d₁)	75	mm	Đường kính trong của ống lót, tương ứng với đường kính trục.
Đường kính ngoài (d)	85	mm	Đường kính ngoài của phần côn nhỏ nhất.
Đường kính ngoài đai ốc (d₃)	110	mm	Đường kính ngoài của đai ốc hãm đi kèm.
Chiều rộng (B₁)	82	mm	Chiều rộng tổng thể của ống lót.
Chiều rộng đai ốc (B)	16	mm	Chiều rộng của đai ốc hãm.
Chiều rộng đai ốc có vòng đệm (B₄)	18	mm	Chiều rộng của đai ốc và vòng đệm hãm.
Ren	M85x2	–	Loại ren của đai ốc hãm.
Độ côn	1:12	–	Tỷ lệ côn chuẩn, phù hợp với bạc đạn có ký hiệu “K”.

Phụ kiện đi kèm H2317

Tên phụ kiện	Mã sản phẩm	Mục đích sử dụng
Đai ốc hãm	KM 17	Dùng để siết chặt ống lót, cố định bạc đạn trên trục.
Long đen hãm	MB 17	Ngăn đai ốc hãm bị nới lỏng trong quá trình hoạt động.
