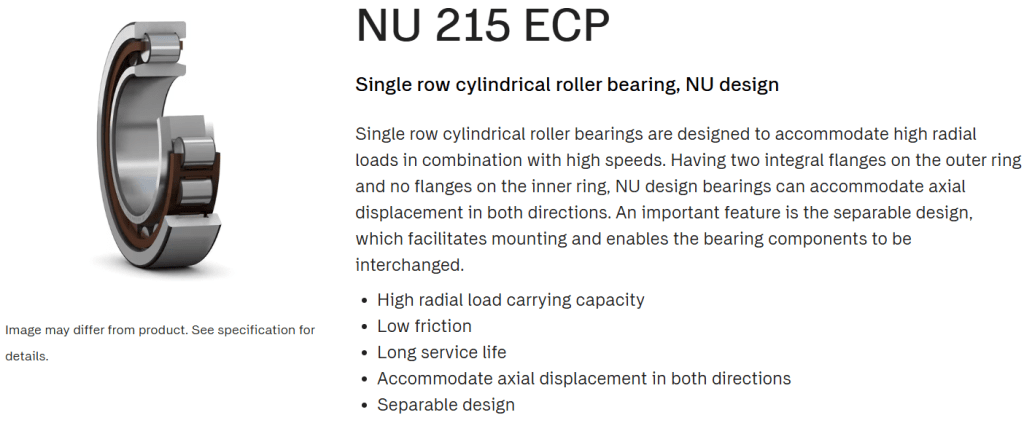

BẠC ĐẠN NU 215 ECP SKF
Vòng bi lăn trụ một dãy, thiết kế NU

Vòng bi đũa trụ một dãy được thiết kế để chịu tải trọng hướng kính lớn kết hợp với tốc độ cao. Với hai gờ tích hợp trên vòng ngoài và không có gờ trên vòng trong, vòng bi thiết kế NU có thể chịu được chuyển vị dọc trục theo cả hai hướng. Một đặc điểm quan trọng là thiết kế có thể tách rời, giúp lắp đặt dễ dàng và cho phép hoán đổi các bộ phận vòng bi.

• Khả năng chịu tải hướng tâm cao
• Ma sát thấp
• Tuổi thọ dài
• Thích ứng với sự dịch chuyển trục theo cả hai hướng
• Thiết kế có thể tách rời

Dữ liệu tính toán

Lớp hiệu suất SKF		SKF Explorer
Tải trọng động cơ bản	C	150 kN
Tải trọng tĩnh cơ bản	C0​	156 kN
Giới hạn tải trọng mỏi	P u	20,4 kN
Tốc độ tham chiếu		5 600 vòng/phút
Tốc độ giới hạn		6 000 vòng/phút
Hệ số tải tối thiểu	k r	0,15
Giá trị giới hạn	e	0,2
Hệ số tính toán	Có	0,6

THÔNG SỐ KỸ THUẬT NU215ECP SKF

ngày	75 mm	Đường kính lỗ khoan
D	130 mm	Đường kính ngoài
B	25 mm	Chiều rộng
Ngày 1	≈ 113,3 mm	Đường kính vai của vòng ngoài
F	88,5 mm	Đường kính rãnh của vòng trong
r 1,2	tối thiểu 1,5 mm	Kích thước vát
r 3,4	tối thiểu 1,5 mm	Kích thước vát
S	tối đa 1,2 mm	Độ dịch chuyển trục cho phép
